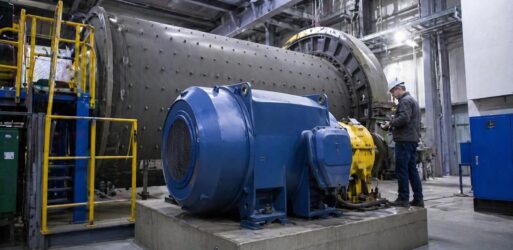

Эксплуатация электродвигателей в условиях ТЭЦ: 7 советов инженера по повышению надежности

ТЭЦ представляет собой комплекс непрерывно работающего оборудования, в котором электродвигатели приводят в действие дымососы, дутьевые вентиляторы, питательные и сетевые насосы, системы топливоподачи и другие вспомогательные механизмы. В условиях жесткой технологической взаимосвязи отказ даже одного двигателя способен привести к останову отдельного участка или снижению мощности энергоблока. Дополнительную нагрузку создают сложные условия эксплуатации: повышенная температура, запыленность, вибрации, круглосуточный режим работы и сезонные перепады. Именно поэтому надежность электродвигателей на ТЭЦ является ключевым фактором стабильной выработки электроэнергии и тепла.

Где на ТЭЦ применяются электродвигатели и почему к ним повышенные требования?

Дымососы и дутьевые вентиляторы

Двигатель дымососа и электропривод дутьевого вентилятора – наиболее нагруженные и ответственные машины в котельном отделении. Дымосос непрерывно удаляет продукты сгорания из топки, поддерживая разрежение в газовоздушном тракте. Дутьевой вентилятор подает в котел воздух для горения. Без обоих агрегатов котел не работает.

Электродвигатели в этих приводах испытывают постоянные нагрузки, близкие к номинальным, существенные вибрационные воздействия от самих вентиляторов и дымососов, а также тепловое излучение от котлоагрегатов. Мощности таких двигателей на крупных станциях составляют от нескольких сотен киловатт до 1–2 МВт и выше. Выход их из строя автоматически означает останов котла.

Насосное оборудование

Насосное хозяйство ТЭЦ включает десятки единиц оборудования. Двигатели насосов условно делятся на три группы:

• Питательные насосы подают воду высокого давления в паровые котлы, работают при давлениях 15–25 МПа и отличаются жесткими требованиями к балансировке и центровке.
• Сетевые насосы обеспечивают циркуляцию теплоносителя в тепловых сетях и в период отопительного сезона работают круглосуточно без права на останов.
• Циркуляционные насосы прокачивают охлаждающую воду через конденсаторы турбин, а их электродвигатели, как правило, расположены в условиях повышенной влажности.

Отказ двигателя насоса влияет непосредственно на тепло- и энергоснабжение потребителей, а не только на внутренние процессы станции. Именно поэтому для насосного оборудования всегда предусматривают резервный электродвигатель, готовый к немедленному автоматическому пуску.

Топливоподача и конвейеры

На угольных ТЭЦ топливоподача – отдельная разветвленная система, включающая ленточные конвейеры, дробилки, мельницы и питатели. Оборудование работает в пыльной среде с высокой концентрацией угольной пыли, что критично для электроприводов конвейеров и вентиляторов. Засорение охладительных каналов здесь происходит в разы быстрее, чем в других помещениях. Характерны также частые пиковые перегрузки при заторах угля на конвейере или в дробилке.

Резервные механизмы

Особая категория – резервные электродвигатели, которые большую часть времени находятся в режиме ожидания. Их задача – немедленно принять нагрузку при отказе рабочего агрегата. Обманчивая «простота» резервного оборудования порождает одну из самых распространенных ошибок эксплуатации: к нему не уделяют должного внимания, и в нужный момент оно не запускается или запускается с отклонениями. Регулярный контроль готовности резервного двигателя к работе – обязательная часть регламента эксплуатации на любой ТЭЦ.

Главные причины отказов электродвигателей в условиях ТЭЦ

Понимание механизмов отказов – первый шаг к их предотвращению. Подавляющее большинство неисправностей электродвигателей связано с несколькими повторяющимися причинами.

Перегрев

Перегрев – причина №1 выхода из строя обмоток статора. Изоляция проводов разрушается по экспоненциальному закону: каждые 10 °C сверх допустимой температуры вдвое сокращают ее срок службы. На ТЭЦ перегрев провоцируют:

• Засорение вентиляционных каналов угольной пылью или золой.
• Систематическая механическая перегрузка из-за загрязненных лопастей вентиляторов или несоответствия подачи насоса рабочему режиму.
• Высокая температура окружающей среды в летний период или вблизи горячих трубопроводов.
• Частые пуски в короткий промежуток времени – каждый пуск асинхронного двигателя создает кратковременный ток в 5–7 раз выше номинального.

Повышенная вибрация

Вибрация разрушает подшипники, расшатывает крепеж, нарушает контакты в кабельных присоединениях. Источники вибрации:

• Разбалансировка ротора вследствие износа или отложения загрязнений на рабочем колесе.
• Износ подшипников качения или скольжения.
• Нарушение центровки между двигателем и рабочим механизмом.
• Резонансные явления при работе на определенных частотах вращения.

Загрязнение и пыль

На угольных ТЭЦ двигатели постепенно покрываются угольной пылью снаружи и изнутри. Пыль блокирует охладительные каналы, ухудшает отвод тепла, оседает на обмотках и снижает сопротивление изоляции. Периодичность продувки и очистки двигателей на топливоподаче нередко приходится сокращать до 2–4 недель по сравнению с оборудованием в других помещениях.

Проблемы электропитания

Качество питающей сети существенно влияет на тепловой режим двигателя. Перекос фаз всего в 3–5% вызывает дополнительный нагрев обмоток на 20–30% сверх нормального. Просадки напряжения увеличивают потребляемый ток, а его скачки наносят удары по изоляции. На ТЭЦ с устаревшими распредустройствами подобные отклонения встречаются регулярно.

Ошибки эксплуатации

Значительная часть аварий – результат нарушения регламентов персоналом. Несвоевременное техническое обслуживание, нарушение графика смазки подшипников, запуск промерзшего двигателя без предварительного прогрева и проверки изоляции, игнорирование первых признаков нагрева или вибрации – все это системные ошибки, которые повторяются из года в год на разных предприятиях.

Основные признаки неисправности двигателя и действия персонала

7 советов инженера по повышению надежности

Совет 1. Соблюдайте регламент ежедневного контроля

Техническое обслуживание электродвигателей начинается не с ежемесячных ревизий, а с ежесменного обхода. Персонал обязан осматривать работающие двигатели не «когда есть время», а по фиксированному маршруту с занесением результатов в журнал.

Что входит в ежесменный осмотр:

• Оценка внешнего состояния корпуса – подтеки масла, трещины, посторонние предметы вблизи вращающихся частей.
• Прослушивание шума – сравнение с нормальным звуком этого двигателя в исправном состоянии.
• Контроль температуры корпуса и подшипниковых узлов – тактильно или инфракрасным термометром.
• Проверка отсутствия запаха нагретой изоляции.
• Снятие показаний приборов контроля тока.

Эксплуатационный контроль, выполняемый регулярно, позволяет заметить отклонение в самом начале – до того, как оно превратится в аварию. Двигатель с начинающим греться подшипником «сигнализирует» об этом за несколько дней, а то и недель до разрушения.

Совет 2. Не оставляйте резервные двигатели без регулярного запуска

Длительный простой резервного двигателя создает иллюзию его «сохранности». На деле за несколько месяцев без работы смазка в подшипниках расслаивается и теряет свойства, обмотки набирают влагу, контакты в пусковой схеме окисляются.

Правильная стратегия:

• Проводить тестовые включения резервного оборудования строго по утвержденному графику – не реже одного раза в 2–4 недели.
• При каждом пуске фиксировать ток холостого хода и ток под нагрузкой, сравнивать с предыдущими показателями.
• Контролировать механическое состояние – шум, вибрацию, температуру подшипников в течение 15–20 минут работы.
• После останова убеждаться в том, что двигатель правильно поставлен в режим ожидания с оперативно замкнутой схемой управления.

Запуск резервного оборудования «по факту аварии рабочего агрегата» без предварительных тестов – это лотерея. Практика показывает, что значительная часть отказов резервных машин происходит именно в этот момент, когда они нужнее всего.

Совет 3. Зимой готовьте двигатель к пуску заранее

Сезонные требования к эксплуатации электродвигателей нередко недооцениваются. Запуск двигателя после длительного простоя в холодном или промерзшем помещении без предварительной подготовки – одна из распространенных причин пробоя изоляции.

Что необходимо сделать перед зимним пуском:

• Измерить сопротивление изоляции обмоток мегаомметром на 1000 В или 2500 В в зависимости от класса напряжения. Допустимые значения для двигателей 6–10 кВ – не менее 1 МОм, для двигателей 0,4 кВ – не менее 0,5 МОм. При меньших значениях пуск запрещен.
• При наличии конденсата или явном промерзании просушить двигатель: в разобранном состоянии в сушильной камере или непосредственно на месте установки методом кратковременного нагрева постоянным током.
• Проверить состояние нагревательных элементов подогрева, если они предусмотрены конструкцией.
• Убедиться в отсутствии льда на роторе и в зазорах – механическое заклинивание при пуске сжигает обмотки за секунды.

Прогрев двигателя перед пуском занимает несколько часов. Эти часы экономят месяцы простоя на ремонте.

Совет 4. Следите за подшипниками и системой смазки

Подшипники – наиболее часто выходящий из строя элемент электродвигателя. При своевременном и правильном обслуживании подшипники качения способны отработать 30 000–50 000 часов. При нарушении режима смазки этот ресурс сокращается в несколько раз.

Основные правила обслуживания подшипников:

• Соблюдать интервалы смазки строго по регламенту завода-изготовителя и не добавлять смазку «сверх нормы на всякий случай» – ее избыток в подшипниковом узле вызывает перегрев из-за взбивания.
• Использовать марки смазочных материалов, указанные в технической документации на двигатель. Смешивание разных составов нередко разрушает их структуру и лишает несущей способности.
• Контролировать температуру подшипниковых узлов при каждом обходе. Нормальные значения: для подшипников скольжения – не более 70 °C, для подшипников качения – не более 80 °C. Рост на 10 °C выше привычного значения – сигнал к немедленной диагностике.
• При плановых ревизиях оценивать состояние дорожек качения, сепараторов и тел качения визуально: питтинг, шелушение или следы перегрева – однозначный повод заменить подшипник, не дожидаясь его разрушения.

Совет 5. Контролируйте вибрацию на ответственных механизмах

Вибродиагностика – один из наиболее информативных методов оценки технического состояния двигателя без его разборки. По характеру вибрационного спектра опытный специалист способен с высокой точностью определить тип дефекта и спрогнозировать сроки до отказа.

Практические шаги по внедрению вибрационного контроля:

• На ответственных механизмах – дымососах, дутьевых вентиляторах, питательных насосах – устанавливать стационарные датчики вибрации с непрерывным мониторингом. Пороговые значения сигнализации и аварийного отключения задаются в соответствии с ГОСТ ИСО 10816.
• На менее ответственном оборудовании ввести периодические замеры переносным виброметром с занесением данных в историческую базу.
• Анализировать показатели вибрации в динамике: резкий рост за несколько дней значительно опаснее стабильно высокого уровня, к которому оборудование «привыкло».
• При обнаружении роста вибрации проверять центровку пары «двигатель – механизм» в первую очередь. Расцентровка всего на 0,1–0,2 мм сверх допуска способна за несколько месяцев разрушить подшипники как двигателя, так и насоса или вентилятора.

Мониторинг состояния должен предшествовать ремонту, а не следовать за аварией.

Совет 6. Проверяйте качество электропитания и защиту

Качество питания напрямую определяет тепловой режим и ресурс обмоток. На ТЭЦ с разветвленной системой шин и множеством мощных коммутационных аппаратов отклонения от нормативных параметров – не редкость.

Что необходимо контролировать:

• Фазные токи при каждом плановом измерении. Допустимый небаланс для асинхронных двигателей в нормальном режиме – не более 5%.
• Напряжение на зажимах двигателя. Отклонение более чем на ±5% от номинала влечет заметный рост нагрева. При напряжении 90% от номинала момент двигателя снижается до 81%, и при той же нагрузке он начинает перегреваться.
• Релейную защиту – тестировать вторичным током с проверкой уставок. Особое внимание уделять защите от перекоса фаз и замыкания на землю.
• Правильность чередования фаз после любой замены кабеля или пересоединения клеммной коробки: двигатель, запущенный в обратном направлении, способен за секунды сломать сопряженный механизм.

Параметры сети, которые кажутся «терпимыми», на протяжении нескольких лет эксплуатации существенно сокращают ресурс изоляции. Защита электродвигателей – это не формальность, а реальный инструмент предотвращения аварий.

Совет 7. Используйте систему предиктивной диагностики

Онлайн-мониторинг двигателя – это переход от стратегии «сломалось – починили» к стратегии «знаем заранее, когда и что починить». Практически это означает подключение датчиков к системам автоматизации и последовательный анализ трендов.

Что дает предиктивная диагностика:

• Датчики температуры подшипников и обмоток, подключенные к SCADA, позволяют фиксировать не только абсолютные значения, но и скорость их изменения. Температура, выросшая на 3 °C за сутки, – один режим, на 3 °C за час – совершенно другой.
• Вибродатчики в режиме реального времени фиксируют зарождение дефектов подшипников по характерным высокочастотным составляющим задолго до того, как вибрация становится заметной при обходе.
• Анализ трендов тока позволяет выявлять деградацию рабочего механизма – например, постепенный износ лопаток вентилятора или кавитацию в насосе – раньше, чем появляются видимые симптомы.
• Цифровизация ТОиР позволяет перейти на обслуживание «по состоянию» вместо обслуживания «по календарю», что снижает одновременно и затраты, и риски.

Цифровизация ТОиР не требует одновременной замены всего парка оборудования. Достаточно начать с наиболее ответственных узлов и последовательно расширять охват.

Практический кейс: как продлили ресурс двигателя дымососа на 5 лет

На одной из региональных ТЭЦ двигатель дымососа котла мощностью 630 кВт на протяжении нескольких лет имел хроническую проблему: подшипники нагревались выше нормы, фиксировалась повышенная вибрация по корпусу, каждые 12–18 месяцев происходил незапланированный останов с заменой подшипников.

По результатам технического расследования картина была следующей:

• Центровка агрегата после последнего ремонта выполнялась без инструментальных замеров – «на глаз».
• Смазка подшипников производилась не по регламенту, а «когда вспомнят», с большими интервалами.
• Вибрация измерялась переносным прибором раз в квартал без анализа тренда.
• Температурный контроль подшипников в онлайн-режиме отсутствовал.

Что изменили:

• Провели точную лазерную центровку пары «двигатель – дымосос» с документированием результатов и допусков.
• Разработали и утвердили конкретный график смазки с указанием марки, количества и периодичности.
• Ввели ежемесячный вибрационный контроль с занесением данных в таблицу трендов.
• Установили термодатчики на оба подшипниковых узла с выводом показаний на щит управления котлом.

Результат через пять лет:

• Ни одного капитального ремонта двигателя за весь период.
• Снижение аварийных простоев котла по вине дымососа с 3–4 событий в год до нуля.
• Сокращение затрат на обслуживание и запасные части по данной позиции в 2,3 раза.

Ни один из этих шагов не потребовал замены двигателя или сколько-нибудь значительных инвестиций. Только дисциплина, инструмент и система.

Какой регламент обслуживания внедрить на ТЭЦ?

Регламент эксплуатации электродвигателей должен охватывать несколько временных горизонтов. Приведенный ниже перечень – практический базовый минимум, применимый на большинстве ТЭЦ.

Ежесменно:

• Визуальный осмотр корпуса и прилегающей зоны.
• Оценка характера шума при работе.
• Контроль температуры корпуса и подшипниковых узлов.
• Проверка отсутствия запаха нагретой изоляции.

Еженедельно:

• Снятие показаний тока по всем трем фазам и сравнение с нормой.
• Измерение вибрации на подшипниковых узлах и корпусе (при отсутствии постоянного мониторинга).

Ежемесячно:

• Измерение сопротивления изоляции обмоток.
• Проверка затяжки крепежных элементов – болтов фундаментной рамы и крышки клеммной коробки.
• Осмотр состояния контактов и кабельных вводов.

Ежеквартально:

• Добавление или замена смазки в подшипниковых узлах в соответствии с регламентом.
• Инструментальная проверка центровки на ответственных агрегатах при наличии косвенных признаков.

Ежегодно (плановое ТО, ППР электродвигателя):

• Полная диагностика: измерение сопротивления изоляции, осмотр обмоток, подшипников и вентиляционных каналов.
• Оценка состояния щеточно-коллекторного узла при его наличии.
• Обоснованное решение о продолжении эксплуатации, ремонте или замене двигателя.

График ТО должен быть утвержден главным инженером и фактически исполняться, а не существовать исключительно на бумаге.

Когда выгоднее ремонтировать двигатель, а когда заменить новым?

Ответ на этот вопрос требует технико-экономического анализа, а не решений «на глазок».

Ремонт электродвигателя оправдан, если:

• Корпус, активная сталь статора и ротора находятся в хорошем техническом состоянии без следов перегрева или механических повреждений.
• Характер неисправности локален – перегорела обмотка или вышел из строя подшипник.
• Прогнозируемый остаточный ресурс после качественного ремонта составляет не менее 5–7 лет.
• Стоимость ремонта не превышает 50–60% стоимости нового аналогичного двигателя.

Замена выгоднее, если:

• Двигатель имеет историю частых аварий – три и более внеплановых останова за последние два года.
• Потери энергии из-за снизившегося КПД экономически ощутимы. Это характерно для машин с неоднократно перемотанными обмотками, у которых КПД падает на 2–5%.
• Запасные части сняты с производства или поставляются с критическими задержками.
• Стоимость простоя станции превышает стоимость нового двигателя – в условиях ТЭЦ в отопительный сезон это вполне реальная ситуация.

При выборе нового двигателя имеет смысл рассматривать машины класса энергоэффективности IE3 или IE4. Разница в потреблении по сравнению с устаревшими аналогами составляет 2–8%, что за 5–10 лет работы полностью окупает дополнительную стоимость. Модернизация оборудования через замену на современные двигатели – это одновременно и повышение надежности, и снижение операционных затрат.
